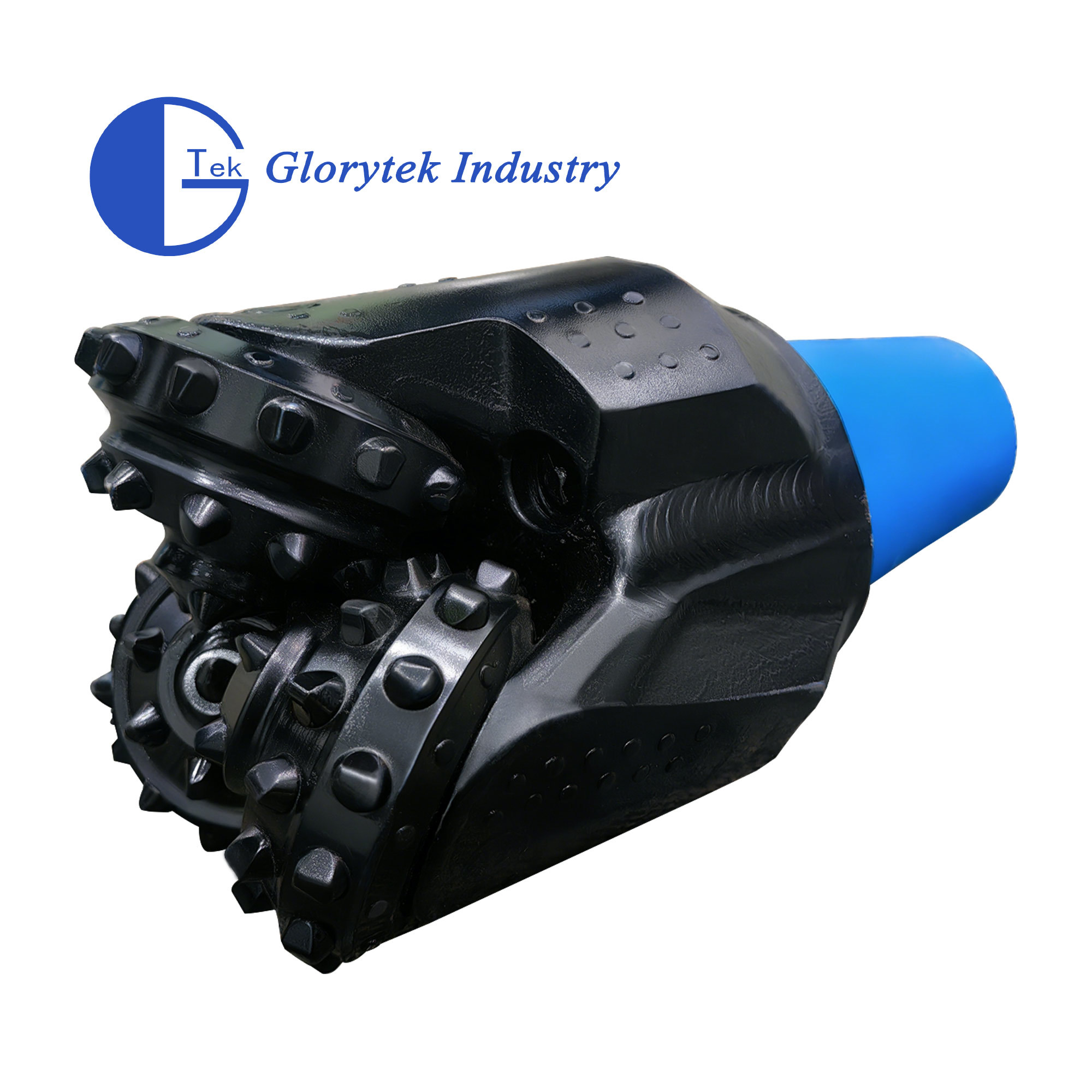

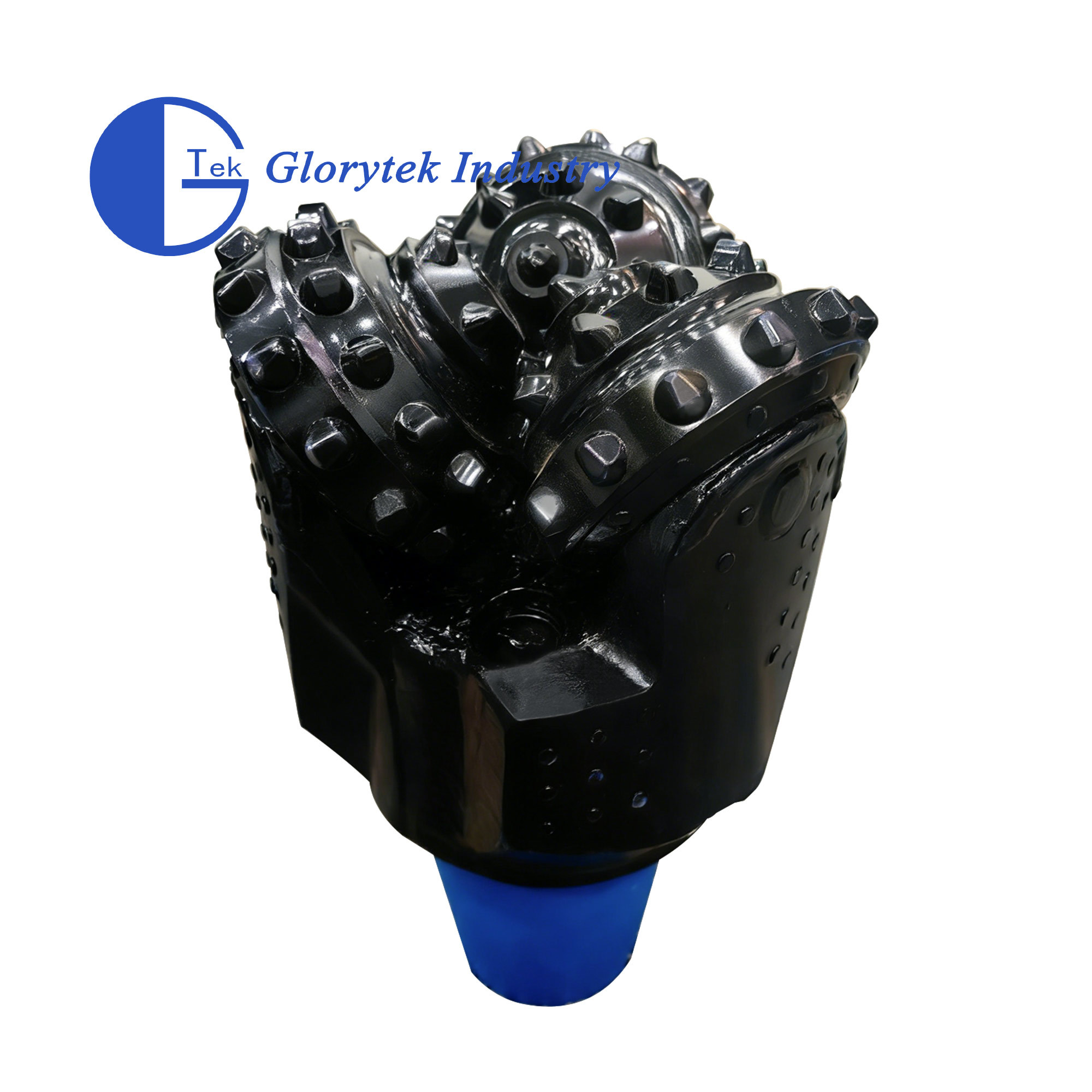

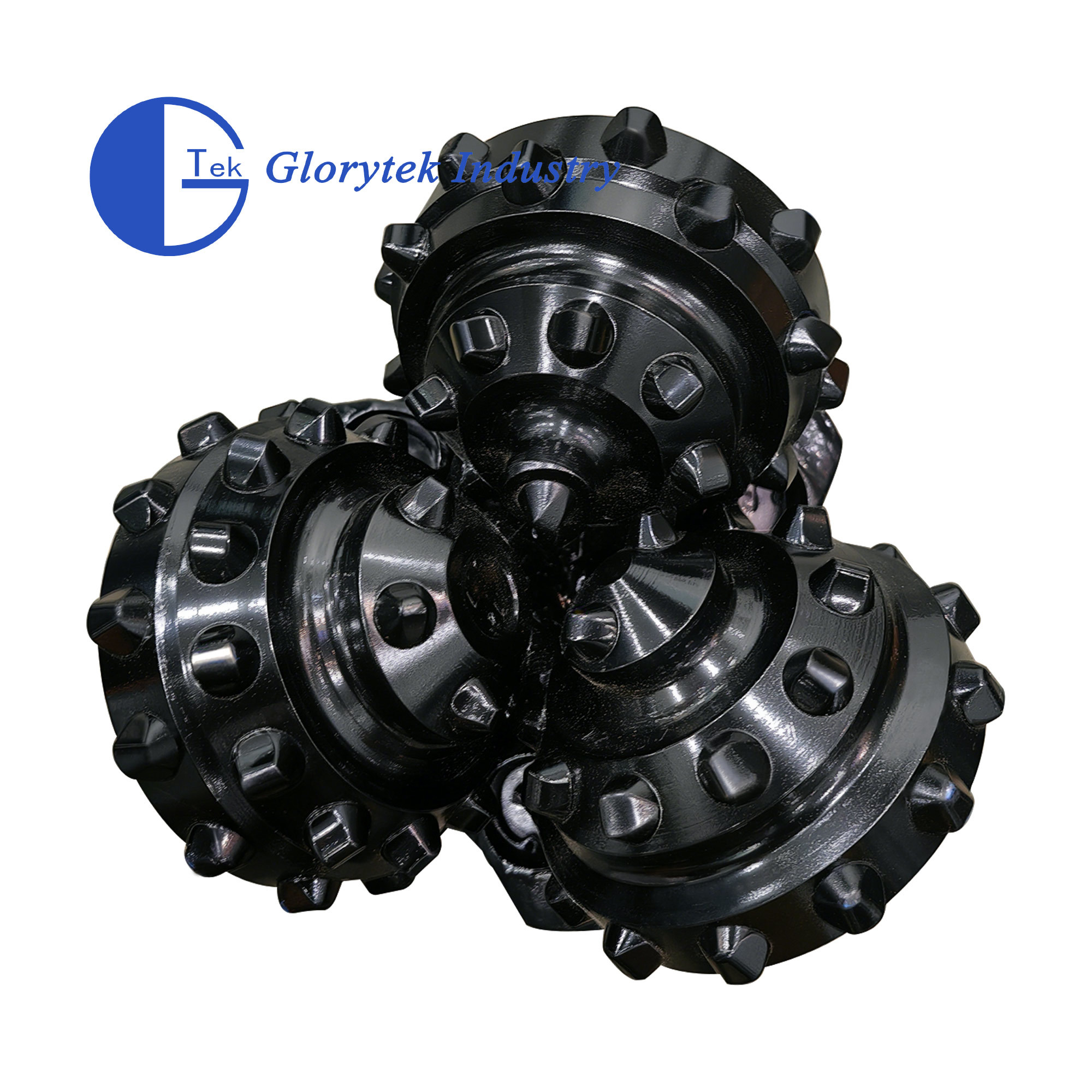

Broca Tricônica TCI para Rocha
1. Descrição:
A broca de rolos é uma broca de perfuração amplamente utilizada.
Quando a broca de rolos está funcionando, os dentes de corte entram em contato com o fundo do poço alternadamente, o torque de quebra de rocha é pequeno, a área de contato entre os dentes de corte e o fundo do poço é pequena, a pressão específica é alta.
É fácil penetrar na formação; o comprimento total da aresta de corte é grande, portanto o desgaste é relativamente reduzido. A broca de rolos pode se adaptar a uma variedade de formações, de macias a duras.
2. Características Estruturais:
A broca de inserto é um rolamento de deslizamento ou rolamento selado com armazenamento de óleo, broca de três cones tipo jato, design otimizado, arranjo de dentes razoável, diferentes formatos e alturas de dentes projetados para várias formações rochosas;
Bom desempenho de proteção de diâmetro, sistema de rolamento com liga antifricção e banhado a prata, processamento de precisão, anti-travamento, alta capacidade de carga, longa vida útil. Amplamente utilizada na exploração de campos de petróleo e gás e perfuração geológica, pode alcançar alta eficiência de perfuração.
A broca de inserto adota dentes de carboneto de alta tenacidade, design otimizado do número de fileiras de dentes, número de dentes, altura dos dentes e formato dos dentes de liga, aproveitando ao máximo a capacidade de corte da broca de inserto.
3. Parâmetro de Perfuração Recomendado:
| IADC WOB (KN/mm) |
RPM (r/min) |
Aplicável |
Formações |
| 417/437/447/415/435 |
0.35~0.9 |
150~70 |
Formações muito macias com baixa resistência à compressão e alta perfurabilidade, como argila, folhelho argiloso, giz, gesso, sal, calcário macio, etc. |
| 517/527/515 |
0.35~1.0 |
140~60 |
Formações macias com baixa resistência à compressão e alta perfurabilidade, como folhelho argiloso, gesso, sal, calcário macio, etc. |
| 537/547/535 |
0.45~1.0 |
120~50 |
Formações macias a médias com baixa resistência à compressão, como folhelho médio e macio, calcário médio macio, arenito médio macio, formação média com intercalações mais duras e abrasivas, etc. |
| 617/615 |
0.45~1.1 |
90~50 |
Formação médio-dura com alta resistência à compressão, como folhelho duro, calcário, arenito, dolomita, etc. |
| 637/635 |
0.5~1.2 |
80~40 |
Formações duras com alta resistência à compressão, como arenito, calcário, dolomita, gesso duro, mármore, etc. |
| Nota: Os limites superiores de WOB e RPM na tabela acima não devem ser usados simultaneamente. |
4. Especificações:
| Tamanho |
6 1/2" |
| Código IADC |
637 |
| Rosca |
3 1/2REG |
| Dimensão |
205*205*350(mm) |
| Tipo de Dente |
Tipo Padrão |
| Característica do Cone Traseiro |
Linha Única |
| Proteção Selada |
Tipo Aprimorado |
| N.W/G.W(KG) |
17/18 |
5. Vantagem de Característica:
- Quando a broca de rolos está funcionando, os dentes de corte entram em contato com o fundo do poço alternadamente, o torque de quebra de rocha é pequeno, a área de contato entre os dentes de corte e o fundo do poço é pequena;
- A pressão específica é alta e é fácil cortar a formação;
- O comprimento total da aresta de corte é grande, portanto o desgaste é relativamente reduzido;
- A broca de rolos pode se adaptar a uma variedade de formações, de macias a duras.
6. Embalagem e Entrega:
Perfil da Empresa
Glorytek Industry (Beijing) Co., Ltd é um fabricante e fornecedor profissional de equipamentos e ferramentas de perfuração com mais de 20 anos de experiência. Somos apoiados e auxiliados por uma equipe de P&D e engenheiros altamente experientes que nos permitem concluir todos os projetos atribuídos com sucesso, de acordo com os requisitos dos clientes.
Nossa fábrica cobre uma área de 250.000 metros quadrados, área construída de cerca de 150.000 metros quadrados, possuindo máquinas de usinagem, centro de processamento CNC, máquina de solda por fricção, equipamentos de teste, etc., mais de 200 conjuntos e mais de 600 funcionários. Nossos produtos foram exportados para mais de 60 países ao redor do mundo.
