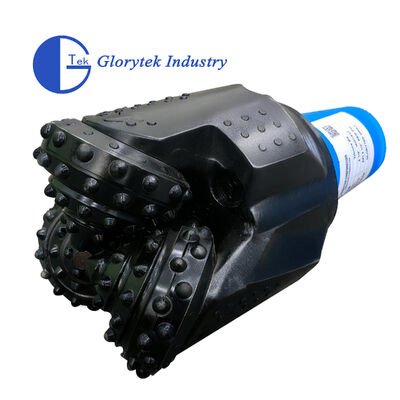

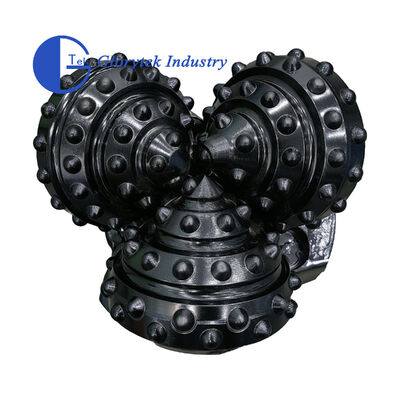

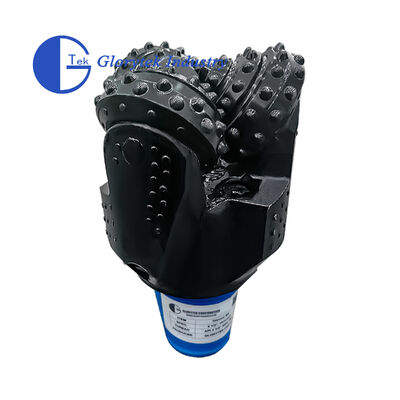

TCI Dentes Elastomer fechado com rocha de tricone
1Descrição:
O rolinho é um tipo de perfuração muito utilizado.
Quando o pedaço de rolamento está funcionando, os dentes de corte contatam o fundo do poço alternadamente, o torque de quebra de rocha é pequeno,a área de contacto entre os dentes de corte e o fundo do poço é pequena, a pressão específica é elevada.
É fácil penetrar a formação; o comprimento total da borda de trabalho é grande, de modo que o desgaste é relativamente reduzido.
2Características estruturais:
A broca de inserção é um rolamento de rolamento ou de deslizamento fechado com armazenamento de óleo, broca de três cones tipo jato, design otimizado, arranjo razoável dos dentes,diferentes formas e alturas dos dentes concebidos para várias formações rochosas;
Bom desempenho de proteção do diâmetro, sistema de rolamentos incrustado com liga anti-fricção e revestido de prata, processamento de precisão, anti-mordida, alta capacidade de carga, longa vida.Amplamente utilizado na exploração de campos de petróleo e gás e na perfuração geológica, pode atingir uma elevada eficiência de perfuração.
A broca de inserção adota dentes de carburo de alta dureza, design otimizado do número de fileiras de dentes, número de dentes, altura do dente e forma do dente de liga,Dando o máximo à capacidade de corte da broca.
3Parâmetro de perfuração recomendado:
| O número de unidades de produção é indicado no anexo I. |
RPM (r/min) |
Aplicável |
Formações |
| 417/437/447/415/435 |
0.35 a 0.9 |
150 ~ 70 |
Formações muito macias com baixa resistência à compressão e elevada perforabilidade, tais como argila, barro, giz, gesso, sal, calcário macio, etc. |
| 517/527/515 |
0.35 a 1.0 |
140 ~ 60 |
Formações moles com baixa resistência à compressão e elevada perforabilidade, tais como pedra-moldas, gesso, sal, calcário mole, etc. |
| 537/547/535 |
0.45 a 1.0 |
120 ~ 50 |
Formações macias a médias com baixa resistência à compressão, como o xisto mole, o calcário mole médio, o arenito mole médio, as formações médias com entrepostos duros e abrasivos, etc. |
| 617/615 |
0.45 a 1.1 |
90 ~ 50 |
Formação dura média com elevada resistência à compressão, como xisto duro, calcário, arenito, dolomita, etc. |
| 637/635 |
0.5 a 1.2 |
80 ~ 40 |
Formações duras com elevada resistência à compressão, tais como arenito, calcário, dolomita, gesso duro, mármore, etc. |
| Nota: Os limites superiores de WOB e RPM do quadro anterior não devem ser utilizados simultaneamente. |
4Especificações:
| Tamanho |
6 e meio. |
| Código IADC |
637 |
| Fios |
3 1/2REG |
| Dimensão |
205*205*350 mm) |
| Tipo de dente |
Tipo padrão. |
| Característica do cone traseiro |
linha única |
| Protecção selada |
Tipo melhorado |
| N.W/G.W ((KG) |
17/18 |
5- Vantagem da característica:
- Quando o pedaço de rolamento está funcionando, os dentes de corte contatam o fundo do poço alternadamente, o torque de quebra de rocha é pequeno,a área de contacto entre os dentes de corte e o fundo do poço é pequena;
- A pressão específica é elevada e é fácil de cortar na formação;
- O comprimento total da borda de trabalho é grande, pelo que o desgaste é relativamente reduzido;
- O pedaço de rolamento pode adaptar-se a uma variedade de formações, de macias a duras.
6Embalagem e entrega:
