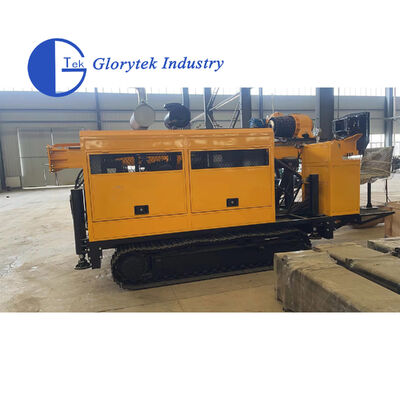

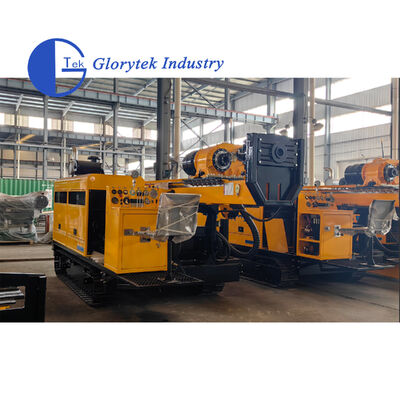

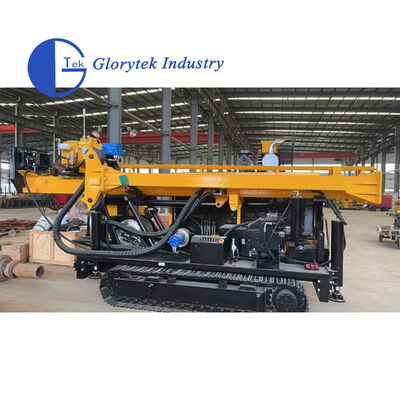

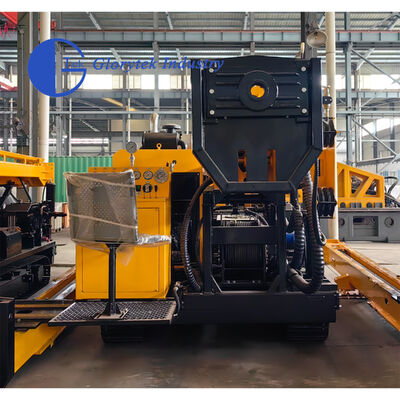

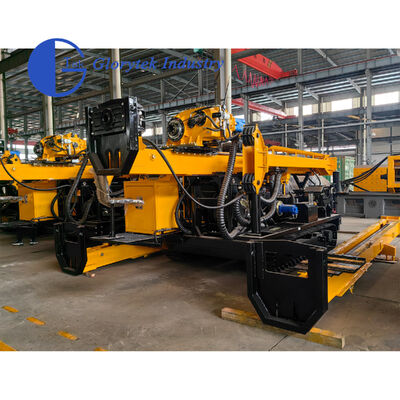

GLDX-4 Chassi de rastreador Rig de perfuração de núcleo hidráulico completo para exploração de gás natural e águas subterrâneas

Descrição

Visão geral

As principais plataformas de perfuração de núcleo nos países desenvolvidos são de tipo totalmente hidráulico, que A tecnologia do núcleo de desenho de arame com ponta de diamante. A evolução da tecnologia de perfuração e dos equipamentos conexos.Rnação nacional e nacional tendência, a nossa fábrica desenvolveu o GLDX-4 Full Hydraulic Operated Core Drill Rig. A plataforma de perfuração pode substituir os produtos importados e ser aplicada nos campos da geologia, metalurgia, exploração de minas de carvão, petróleo, gás natural e águas subterrâneas.

Principais características técnicas

1O equipamento adota um chassi de trilhos.
2A cabeça de perfuração adota uma estrutura de tipo chuck. A velocidade pode ser ajustada por pressão hidráulica com mudança de velocidade gradual, o que pode A cabeça de perfuração é accionada diretamente pelo cilindro e colocada com mecanismo de tradução lateral.
3O mastro é dobrável, conveniente para transporte e armazenamento, com função de toque deslizante.
4O sistema hidráulico adota um controlo sensível à carga e a rotação do fuso é accionada por um motor único de circuito fechado, com elevada eficiência de funcionamento.
5O mastro está equipado com um guia de centralização na parte superior e na parte inferior. parte inferior. É adoptada uma pinça hidráulica na posição acima do buraco de perfuração.
6.Equipado com uma plataforma de trabalho de orifício e duas camadas plataforma de trabalho



Especificações:

Os valores indicados nestes quadros foram calculados com base em experiências de campo e podem ser razoavelmente esperados.
A capacidade de perfuração real dependerá das ferramentas e condições em reserva, das técnicas de perfuração e dos equipamentos utilizados

	Modelo	DX-4 hidráulico completo
Motor a diesel	Modelo	Cummins 6BTA5.9-C180
	Potência	132 kW
	Velocidade	2200 rpm
Capacidade de perfuração	BQ	1000 m
	NQ	700m
	Quartel-General	500m
Capacidade do rotador	RPM	Quatro turnos/Cambiável Stepless0-1100rpm
	Torque máximo	4200 N·m
	Diâmetro de retenção	Φ98 mm
	Max.Capacidade de elevação do fuso	150 kN
	Max. Potência de alimentação	60 kN
Capacidade do elevador principal	Força de elevação (fios)	57kN
	Diâmetro do fio de aço	12 mm
	Comprimento do fio de aço	50m
Capacidade do elevador de arame de aço	Força de elevação (fios)	12kN (tambor nu)
	Diâmetro do fio de aço	6 mm
	Comprimento do fio de aço	1000 m
Mastão	Altura do mastro	11 m
	Ângulo de regulação do mastro	0°-90°
	Ângulo de perfuração	45°-90°
	Infarto de alimentação	3500 mm
	Traço de deslizamento	600 mm
Outro.	Peso	9300 kg
	Dimensões ((L*W*H)	Equipamento principal 5100*2200*2890mm
	Via de transporte	Crouchers
Bomba de lama	Modelo	BW-150
Pés húmidos	Área de aplicação da fixação	55.5-110 mm ((tamanho padrão do orifício Φ154 mm)
