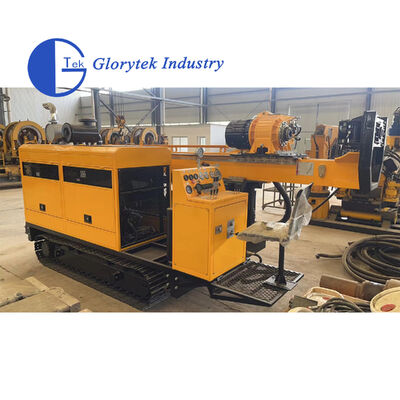

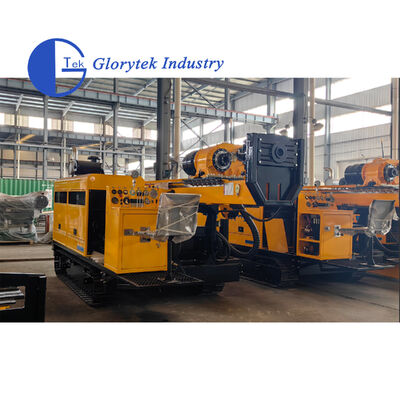

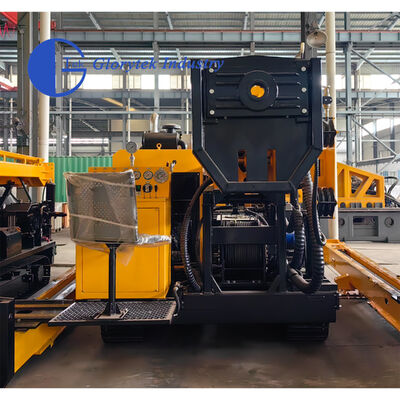

Broca de núcleo de diamante hidráulico GLDX-4Full/equipamento de perfuração com sistemas de perfuração de núcleo fixo BQ1000m/NQ700m/HQ500m

Descrição

Visão geral

As principais perfuratrizes nos países desenvolvidos são do tipo totalmente hidráulico, que adotam o tecnologia de núcleo trefilado com ponta diamantada. Este tipo de equipamento de perfuração é também o principal tendência no campo da tecnologia de plataformas de perfuração e equipamentos relacionados. Sob a integraçãornnacional e nacional tendência, nossa fábrica desenvolveu a plataforma de perfuração de núcleo totalmente hidráulica GLDX-4. Este tipo de sonda pode substituir produtos importados e ser aplicada nas áreas de geologia, metalurgia, minas de carvão, petróleo, gás natural e exploração de águas subterrâneas.

Principais características técnicas

1. A plataforma adota um chassi sobre esteiras.
2. A cabeça de perfuração adota uma estrutura tipo mandril. A rotação da cabeça de perfuração possui quatro mecanismos mecânicos eixos, e sua velocidade pode ser ajustada por pressão hidráulica com mudança de velocidade contínua, o que pode alcançar rotação de alta precisão do fuso. A cabeça da broca é acionada diretamente pelo cilindro e ajustada com mecanismo de translação lateral.
3. O mastro é dobrável, conveniente para transporte e armazenamento, com função de toque deslizante.
4. O sistema hidráulico adota controle sensível à carga e a rotação do fuso é acionada por um motor único com circuito fechado, com alta eficiência de operação.
5. O mastro está equipado com guia de centralização na parte superior e parte inferior. Uma braçadeira hidráulica é adotada na posição acima do furo.
6.Equipado com uma plataforma de trabalho de orifício e duas camadas plataforma de trabalho



Especificações:

Os números nestas tabelas foram calculados com base em experiências de campo e podem ser razoavelmente esperados.
A capacidade real de perfuração dependerá das ferramentas e condições de retenção, das técnicas de perfuração e dos equipamentos utilizados

	Modelo	DX-4 totalmente hidráulico
Motor Diesel	Modelo	cominhos 6BTA5.9-C180
	Poder	132kW
	Velocidade	2200rpm
Capacidade de perfuração	churrasco	1000m
	QN	700m
	QG	500m
Capacidade do Rotador	RPM	Quatro turnos/variável continuamente 0-1100rpm
	Torque Máx.	4200N·m
	Diâmetro de retenção	Φ98mm
	Capacidade máxima de elevação do fuso	150kN
	Potência máxima de alimentação	60kN
Capacidade da talha principal	Força de elevação (fio único)	57kN
	Diâmetro do fio de aço	12mm
	Comprimento do fio de aço	50m
Capacidade da talha de fio de aço	Força de elevação (fio único)	12kN (tambor nu)
	Diâmetro do fio de aço	6mm
	Comprimento do fio de aço	1000m
Mastro	Altura do mastro	11m
	Ângulo de ajuste do mastro	0°-90°
	Ângulo de Perfuração	45°-90°
	Curso de alimentação	3500mm
	Curso de deslizamento	600 mm
Outro	Peso	9300kg
	Dimensões (C*L*A)	Equipamento principal 5100*2200*2890mm
	Meio de transporte	Rastreador
Bomba de lama	Modelo	BW-150
Pé úmido	Escopo de fixação	55,5-110 mm (tamanho do furo padrão Φ154 mm)
