RIG de perfuração UJ21DH FACE
Descrição do produto
A plataforma de perfuração de superfície UJ21DH, totalmente movida a diesel, é adequada para minas subterrâneas e projetos de construção sem fonte de alimentação da rede,e é amplamente utilizado na perfuração de face e na perfuração por parafusos e em outras aplicaçõesAs figuras sofisticadas e elegantes, as configurações e os controles do sistema proporcionam aos utilizadores uma experiência de perfuração de primeira qualidade.o chassi e a cabine climatizada elevável totalmente fechada aumentam a cobertura e proporcionam ao operador um maior conforto, com base na premissa de garantir a segurança; UJ21DH tamanho mínimo de passagem de deriva: 3x3,5m (W x H); cobertura máxima de perfuração da face: 13x9,7m (W x H); cobertura máxima de operação de parafusos: 17x13,4m (W x H);braço de suporte de suspensão triangular dupla que assegura uma fixação hidráulica paralela precisa em todas as direçõesO aumento da cobertura e a concepção estrutural com novos materiais de alta resistência têm uma capacidade de suporte mais forte e uma melhor rigidez, evitando o problema de agitação do posicionamento causado pela flexão do material.,e pode satisfazer as necessidades de diferentes ângulos de posicionamento.

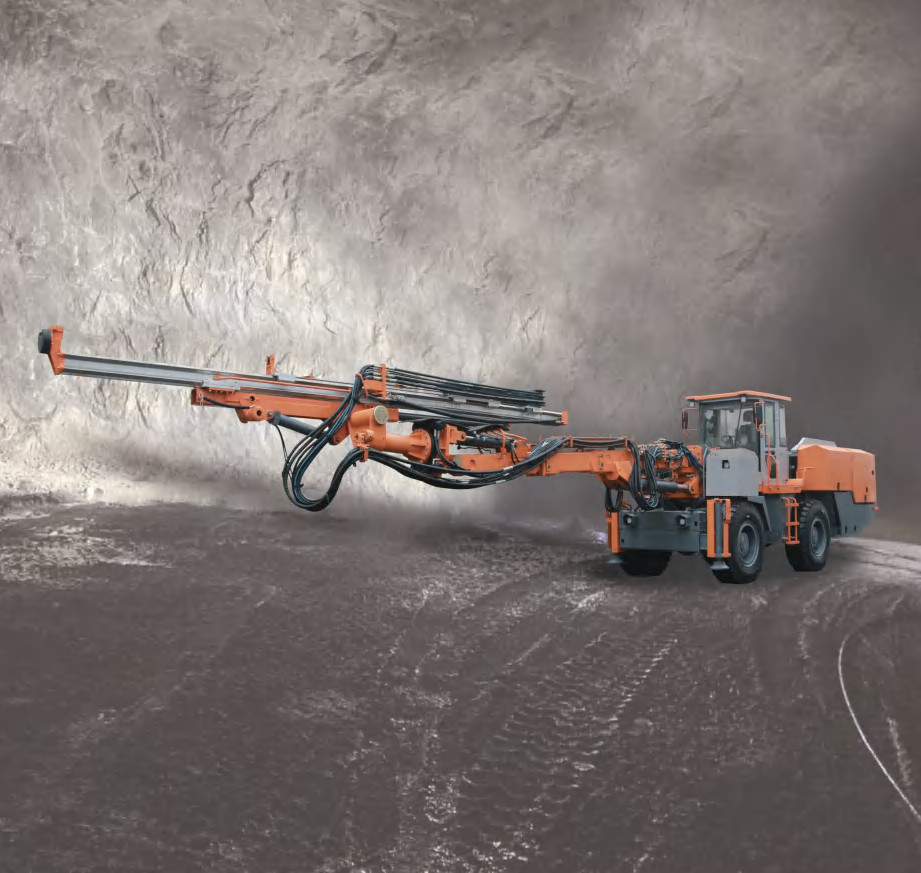

Imagem do produto
Parâmetro técnico
| Intervalo de diâmetro do orifício ((mm) |
41 a 102 |
| Profundidade do buraco (mm) |
5,270 |
| Tamanho e comprimento da haste de perfuração ((mm) |
T38-H35-R32*5,525 |
| Tamanho do túnel de perfuração da face (H x W) (m) |
11.9x9.5 |
| Tamanho do túnel de parafusos (m) |
19.3x13.2 |
| Área de cobertura de perfuração (m2) |
96 (perfuração de superfície) / 116 (boltamento) |
| Radius de rotação (mm) |
R3,321 interno / R6 externo,450 |
| Dimensões ((L×W×H) ((mm) |
15,294 x 2,300 x 3,147 |
| Peso ((T) |
≤ 18 |
| Desviado. |
| Modelo |
ZY104M |
| Potência de impacto ((kW) |
20 |
| Torque máximo ((Nm) |
680 |
| Frequência de impacto (Hz) |
60 |
| Velocidade de rotação (rpm) |
0-340 |
| Peso (kg) |
170 |
| Compressor de ar |
| Modelo |
Compressor de ar de parafuso |
| Pressão de trabalho (bares) |
10 |
| FAD nominal |
106CFM |
| Motor a diesel |
| Modelo |
Deutz Euro-Stage V |
| Potência nominal |
215 CV ((2200 rpm) |
| RPM (r/min) |
2200 |
| Alimentos para animais |
| Comprimento total (mm) |
7244 |
| Comprimento de alimentação (mm) |
5270 |
| Comprimento da extensão (mm) |
1800 |
| Trancamento |
| Velocidade do elétrico (km/h) |
Avançar 36/24/12/7; recuar 28/8.5 |
| Classificabilidade (grau) |
15° |
| Ângulo de direcção articulado (grados) |
± 34° |
| Distância do solo (mm) |
400 |
| Máquinas e aparelhos de secção |
4 EA |
| Volume do reservatório de combustível (L) |
440 |
| Boom! |
| Exploração paralela |
Completado |
| Ângulo de balanço da bala L / R (grados) |
± 45° |
| Ângulo de elevação da bala (grados) |
+68°/-45° |
| Ângulo de inclinação da alimentação (grados) |
+3/-90 |
| Reversão de alimentação (grados) |
360 (Espiral) |
| Extensão da proa (mm) |
1600 |
| Sistema de abastecimento de água |
| Fluxo (L/min) |
23 |
| Capacidade do reservatório de água (L) |
900 |
| Sistema de arrefecimento |
Refrigeração por ar |
Nossa Empresa e Serviço
Glorytek Industry (Beijing) Co., Ltd.é uma empresa integrada especializada na fabricação e exportação de equipamentos de perfuração e peças de perfuração de alta qualidade há mais de 20 anos.Somos apoiados e assistidos por uma equipe de P&D altamente experiente e engenheiros que nos permitem concluir todos os projetos atribuídos com sucesso de acordo com as exigências dos clientes.
Nossa fábrica cobre uma área de 250.000 metros quadrados, área de construção é de cerca de 150.000 metros quadrados, com máquinas de usinagem, centro de processamento CNC, máquina de soldagem por atrito,equipamento de ensaio, etc.. mais de 200 conjuntos e mais de 600 empregados.
Os nossos produtos foram exportados para mais de 60 países, incluindo Austrália, Rússia, África do Sul, Zimbábue, Malásia, Indonésia, Coreia do Sul, França, Suécia, EUA, Canadá, Haiti etc.
Perguntas frequentes
P: Como podemos escolher um equipamento de perfuração de poços de água adequado?
R: Normalmente recomendamos um modelo adequado de acordo com a profundidade da perfuração, o diagrama do buraco de perfuração e a condição da camada no local.
P: É uma fábrica ou uma empresa comercial?
R: Somos uma empresa integrada especializada em fabricação e exportação.
Q: Quais são os seus termos de pagamento?
R: Podemos aceitar T/T, L/C.
Q: Qual é o seu MOQ? Quanto tempo é o tempo de entrega?
R: Nosso MOQ é de 1 conjunto. Normalmente para a plataforma de perfuração, o tempo de entrega é de cerca de 25-30 dias após receber o pagamento, as ferramentas de perfuraçãoseria cerca de 15 dias.
Q: Quanto tempo dura a garantia?
R: O período de garantia do mainframe é de um ano (excluindo as peças de desgaste rápido).
P: Podemos imprimir o meu logotipo nos produtos?
R: Sim, podemos. Nós apoiamos OEM.
