Estação de perfuração direccional horizontal HDD-25
Descrição
O equipamento de perfuração direcional horizontal HDD25 é de uma peça totalmente autocarregado, adota um circuito aberto, modo de controlo hidráulico, sistema hidráulico, sistema de transmissão, redutor,Sistema de controlo elétrico, etc. são selecionados a partir de produtos nacionais de marcas conhecidas com alta fiabilidade.
Data técnica
1. Chassis
O HDD25 adota um chassi autopropulsado de trilha de aço, que possui forte adaptabilidade ao local e alta confiabilidade.que tenha um desempenho estável e uma qualidade fiável.
| Distância entre eixos da pista |
1710 mm |
| Largura exterior do arrastre |
2060 mm |
| Largura do carril |
350 mm |
| Dispositivo |
1360 mm |
| Redutor de marcha |
IKY2.52.5A-2900 |
| Classificação |
30% |
| Velocidade de marcha |
1.5 km/h |
| Peso |
10 t |
2Sistema de motor
O motor turbocompressor Cummins é selecionado, que tem uma potência forte e as emissões atendem à terceira etapa do país.
| Modelo de motor |
QSB5.9-C180-33 |
| Potência nominal |
132 kW |
| Torque máximo |
800N·m /(1500r/min) |
| Velocidade |
2200 r/min |
| Cumprir as normas de emissão |
China Fase III |
| Volume do tanque de combustível |
355L |
3Sistema hidráulico
Tanto a rotação como a puxa-puxa utilizam um sistema hidráulico aberto. São componentes de marcas nacionais conhecidas com qualidade confiável.
| Sistema de rotação da cabeça de potência |
Bomba rotativa |
CBGj80 |
| Pressão |
200 bar |
| Motor |
Eaton 6K-490*2 |
| Sistema de puxa-puxa da cabeça de accionamento |
Bomba de tração por empurrão |
CBGj80 |
| Pressão |
200 bar |
| Motor |
XM05-200*2 |
| Volume do reservatório de óleo hidráulico |
450 litros |
| Óleo hidráulico |
HD46 (-15°C a 40°C) |
4Sistema elétrico
| Tensão do sistema |
DC24V |
| Manobra rotativa de empurrão-puxa |
2SK6T-3XZD2 |
| Manobras rotativas |
2SK6T-3XZ |
| Interruptor de viagem |
Nenhum |
5Mast boom.
Adotando o cilindro de suporte traseiro para alterar a amplitude, a operação de ajuste de ângulo é simples e o intervalo é grande.
| Ângulo de regulação do quadro da broca |
2° a 24° |
6- Cabeça de energia.
A plataforma de perfuração completa a ação de empurrão-puxa através do rack e do pinhão; A flutuação da caixa de cabeça de potência pode proteger efetivamente o fio do tubo de perfuração;O motor fixo realiza em alta velocidade empurrão e retração.
| Força máxima de empurrão-atração |
275 kN |
| Velocidade máxima de empurrão-puxa |
35 m/min |
| Torque de rotação máximo |
8000 N·m |
| Velocidade máxima de rotação |
135/68r/min |
| Corrente máxima da cabeça de potência |
3500 mm |
| Redutor rotativo |
N/A |
| Redutor de força de tração |
Marca chinesa |
7. Apertador
A plataforma de perfuração está equipada com um dispositivo rotativo de autocentragem de fixação e desbloqueio, que pode prender firmemente a haste de perfuração; a visão é boa,e também é conveniente para a manutenção e substituição das mandíbulas.
| Torque do grilhão |
20000 N·m |
| Ângulo de rotação do grilhão |
20° |
8- Um táxi.
A cabine rotativa à prova de ruído, com assentos ajustáveis, equipada com ar condicionado de aquecimento e arrefecimento, que melhora consideravelmente o conforto de funcionamento da plataforma de perfuração.limpador de pára-brisas, assentos de couro de ponta e outras configurações são adequados para a operação.
| Largura da cabina |
950 mm |
| Comprimento da cabina |
1200 mm |
9Tubos de perfuração, ferramentas de perfuração (facultativo)
O tubo de perfuração de óleo padrão ou o tubo de perfuração especial de topo duplo sem escavação podem ser selecionados; o reamer traseiro pode ser o reamer de corte de mosca, o reamer de barril e o reamer flutuado.O tamanho das juntas em ambas as extremidades do tubo de perfuração é API NC23.
Nota: A força máxima de empurrão-puxa e o binário máximo que o tubo de perfuração pode suportar não podem atingir o máximo ao mesmo tempo.Observe o limite máximo de binário de ligação durante a utilização do tubo de perfuração.
Parâmetros técnicos principais:
| Ponto |
Parâmetro |
| Motor |
Fabricantes |
Cummins |
| Modelo |
QSB5.9-C180-33 |
| Potência nominal |
132 kW |
| Pulsão-puxa |
Força máxima de tração/empurrão |
270KN |
| Velocidade máxima de tração/empurrão |
35 m/min |
| Rotação |
Torque |
8000N.m |
| Velocidade máxima do fuso |
135 r/min |
| Tubos |
Diâmetro × comprimento |
φ 73*3000 |
| Ângulo de inclinação máximo |
24 |
| Máquina de carga |
Peso de elevação |
N/A |
| Conduzir em viagem |
Estilo |
Caminhadoras de aço autopropulsadas |
| Velocidade de viagem |
1.5 km/h |
| Peso |
10 t |
| Dimensão |
L×W×H |
6.0*2,06*2,3m |
Configuração principal
| Bomba rotativa |
CBGj80 ((Doméstico) |
| Bomba de empurrão |
CBGj80 ((Doméstico) |
| Motor rotativo |
6K490 (Eton) |
| Redutor rotativo |
Nenhum |
| Motor de empurrão |
XM05 200 |
| Redutor de pressão |
G11.09HH-SRI |
| Válvula principal |
2GCJX-G25L |
| 2GCJX-G25L |
| Mão giratória |
2SK6T-3XZ |
| Empurre e puxe a alça |
2SK6T-3XZD2 |
| Redutor de velocidade de marcha |
IKY2.52.5A-2900 |
| Máquinas e aparelhos de limpeza |
/ |
| Máquina de transporte de mercadorias |
/ |
| Tubos hidráulicos |
/ |

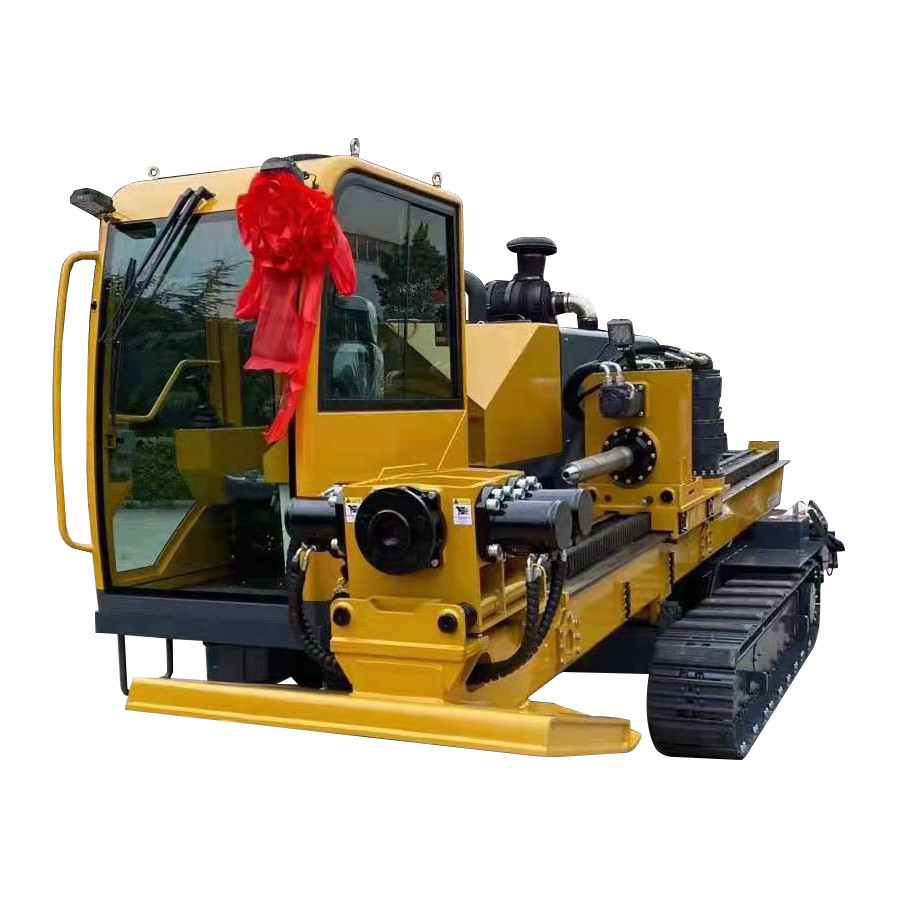

Imagem do produto
