Equipamento de perfuração HDD-45/96
Descrição
O HDD-45/96 Horizontal Directional Drilling Rig é um projeto totalmente autocarregável, com circuito aberto e sistema de controle hidráulico. O sistema hidráulico, o sistema de transmissão, o redutor, o sistema de controlo elétrico e outros componentes principais são todos Produtos de marca da China, que são de alta confiabilidade.
Data técnica
1. Chassis
O HDD-45/96 adota um chassi autopropulsado de trilha de aço, que possui forte adaptabilidade ao local e alta confiabilidade; Ele é equipado com a China famosa marca de redução de caminhada,desempenho estável e qualidade confiável.
| Base de rodas de pista: |
1850 mm |
| Largura da via exterior: |
2300 mm |
| Largura do carril: |
450 mm |
| Escala: |
1400 mm |
| Redutor de marcha: |
TBM22 |
| Classificação: |
30% |
| Velocidade de marcha: |
1.5 km/h |
| Peso: |
16 t |
2Sistema de motor a diesel
Usar um motor diesel turbocompressor da Cummins com potência e emissões elevadas que atendam à terceira fase da China.
| Modelo do motor |
QSC8.3-C260-30 |
| Potência nominal |
194 kW |
| Torque máximo |
1135 N·m / ((1 350 r/min) |
| Velocidade nominal |
2200 r/min |
| Normas de emissão |
China Fase III |
| Volume do tanque de combustível |
350 litros |
3Sistema hidráulico
Tanto a rotação como a puxa-puxa usam um sistema hidráulico aberto.
| Sistema de rotação da cabeça de potência |
| Bomba rotativa: |
90R100 ((Sauer) |
| Pressão: |
350 bar |
| motor: |
MHP20 ((Poclain) |
| Sistema de puxa-puxa da cabeça de accionamento |
| Bomba de tração por empurrão |
HP1VO95LRDS ((High-Tech) |
| Pressão |
350 bar |
| Motor: |
A6V107*4 ((High-Tech) |
| Volume do reservatório de óleo hidráulico: |
400 litros |
| Óleo hidráulico: |
HD46 (-15°C/40°C) |
4Sistema elétrico
Voltagem:C24V
Manobra rotativa de puxa-puxa: 2SK6L/98-3X01ZQ1Q2F4
2SK6T1/98-3X01ZF1F2Z4
Interruptor de viagem:N/A
5- Quadro de perfuração.
Os cilindros de apoio dianteiro e traseiro são utilizados para luffing simultâneo, a operação de ajuste de ângulo é simples e o escopo é grande.
Ângulo de regulação do quadro da broca: 0 ∼ 24°
6- Cabeça de Poder.
A plataforma de perfuração completa a ação de empurrar e puxar através do rack e do pinhão; A flutuação do fuso pode proteger efetivamente o fio do tubo de perfuração; O motor variável pode realizar empurrões e puxões de alta velocidade.
Força máxima de empurrão-atração: 960 kN
Velocidade máxima de empurrão-puxa 32 m/min
Torque de rotação máximo 25000 N·m
Velocidade máxima de rotação 110/55 r/min
Corrente máxima da cabeça de potência: 3800 mm
Redutor rotativo:N/A
Redutor de força: fabricado na China
7- Prenda.
A plataforma de perfuração é equipada com uma pinça e grilhão rotativos autocentrados, que podem prender o tubo de perfuração firmemente, e é fácil de manter e substituir as mandíbulas.
Torque da cadeia 45000N·m
Ângulo de rotação do grilhão 20°
8- Cabina.
A plataforma de perfuração possui cabina anti ruído giratória, assento ajustável, equipado com aquecimento e arrefecimento de ar-condicionado, o que melhora muito o conforto operacional da plataforma de perfuração.
Iluminação interna, limpadores de pára-brisas, assentos de couro de luxo e outras configurações são adequados para a operação.
Largura da cabina 950 mm
comprimento da cabina 1200 mm
9.Furadores, ferramentas de perfuração (opcional)
A plataforma de perfuração pode funcionar com tubos de perfuração de óleo padrão ou tubos de perfuração hdd.Fio de tubo de perfuração:API NC31.
Rebocador traseiro: rebocador traseiro de flutuador, rebocador traseiro de tambor e rebocador traseiro tipo placa estão todos disponíveis.
Observações: A força máxima de empurrão-puxa e o binário máximo que o tubo de perfuração pode suportar não podem atingir o máximo ao mesmo tempo.Observe o limite máximo de binário de ligação na utilização do tubo de perfuração
Parâmetros técnicos principais
| Ponto |
Parâmetro |
| |
Fabricantes |
Cummins |
| |
Modelo |
QSC8.3-C260-30 |
| Motor |
Potência nominal |
194 kW |
| |
Força máxima de tração/empurrão |
960KN |
| Pulsão-puxa |
Velocidade máxima de tração/empurrão |
32 m/min |
| |
Torque |
25000N.m. |
| Rotação |
Velocidade máxima do fuso |
110 r/min |
| Tubos |
Diâmetro × comprimento |
φ 89*3000 |
| Ângulo de inclinação máximo |
24 |
| Máquina de carga |
Peso de elevação |
N/A |
| Conduzir em viagem |
Estilo |
Caminhadoras de aço autopropulsadas |
| Velocidade de viagem |
1.5 km/h |
| Peso |
12 t |
| Dimensão |
L×W×H |
7.5*2.3*2.6 |
| Bomba rotativa |
90R100 ((Sauer) |
| Bomba de empurrão |
HP1VO95LRDS ((High-Tech) |
| Motor rotativo |
MHP20 ((Poclain) |
| Redutor rotativo |
N/A |
| Motor de empurrão |
A6V107*4 ((High-Tech) |
| Redutor de pressão |
MN2E295C1G31.25-A107 |
| Válvula principal |
Hsp15 ((Hengli) |
| Mão |
2SK6T1/98-3X01ZF1F2Z4 |
| Mão |
2SK6T1/98-3X01ZF1F2Z4 |
| Redutor de velocidade de marcha |
JT08VK |
| Máquinas e aparelhos de limpeza |
/ |
| Máquina de transporte de mercadorias |
2.3t |
| Tubos hidráulicos |
manuli |

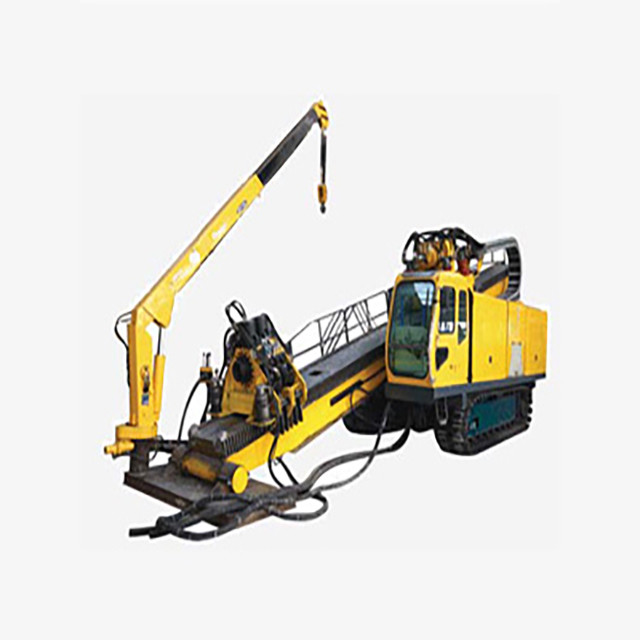

Imagem do produto
