Instalação de perfuração de núcleo XY-3
Breve Introdução:
O equipamento de perfuração da série XY-3 é um equipamento de perfuração de núcleo de tipo fuso de buraco de profundidade média e baixa.A máquina é utilizada principalmente para a perfuração de diamantes e capaz de atender às necessidades de várias solicitações de tecnologia de perfuraçãoO equipamento possui uma estrutura simples e é fácil de operar.
Características:
A. A plataforma de perfuração está equipada com a avançada transmissão MW525 para camiões pesados, com 10 marchas para a frente e 2 marchas para trás.Atendendo aos diversos requisitos de diferentes técnicas de perfuração.
B. O fuso da plataforma tem um diâmetro interno generoso de 96 mm, accionado por um robusto sistema mecânico que proporciona um binário substancial.O guincho é capaz de levantar uma carga máxima de 3000kg com uma única linha, garantindo operações de elevação eficientes e fiáveis.
C. As alças de operação estão cuidadosamente dispostas e fixadas juntas numa disposição bem concebida, aumentando a conveniência dos operadores durante a operação da máquina.Esta disposição ergonómica garante a facilidade de utilização e aumenta a eficiência global.
D. O fuso e o guincho podem ser operados de forma independente, proporcionando flexibilidade e versatilidade nas operações de perfuração.Otimizar o desempenho e a adaptabilidade às diferentes condições de perfuração.
E. O buraco de fuso tem um diâmetro interno espaçoso, permitindo a utilização de grandes hastes de perfuração hexagonais.Esta concepção permite uma perfuração eficiente e facilita a intercâmbio perfeito dos equipamentos de perfuração, aumentando a produtividade e a versatilidade no local de trabalho.
Utilização:
Investigação e exploração geológicas gerais, exploração de estradas e edifícios altos, tipos de buracos de investigação em estruturas de betão, diques fluviais,Perforação de buracos de lixiviação subgraduais e lixiviação direta, poços civis e poços de ar condicionado central de terra, perfuração de profundidade média e de profundidade média.
Data técnica
| Parâmetro técnico | |
| Parâmetro técnico XY-3 | |
| Profundidade de perfuração | 100,250, 300, 600m |
| Diâmetro do orifício final correspondente | 300,200, 150, 75 mm |
| Max, abre o buraco. | 300 mm |
| Fim do buraco. | 75 mm |
| Diâmetro da haste de perfuração | 60 mm |
| Ângulo de perfuração | 90°~65° |
| Dimensão da máquina | 2500 x 900 x 1800 mm |
| Peso da broca (com potência) | 1800 kg |
| 立轴 Fuso | |
| Velocidade do fuso | Avançar Baixa velocidade 30,53,88,145,222r/min |
| Avançar Alta velocidade 143,250,414,684,1050 r/min | |
| Reverso 29, 137 r/min | |
| Tração do fuso | 600 mm |
| Diâmetro interno do fuso | 96 mm |
| Capacidade de elevação | 6 000 kg |
| 卷扬机 Guincho | |
| Max.Capacidade de elevação de linha única | 3 000 kg |
| Max.Velocidade de elevação em linha única | 00,5-1,9 m/s |
| Calibre de fio | 12.5 mm |
| Capacidade dos rolos | 50m |
| Diâmetro da bobina | 300 mm |
| Largura do cinturão do porta-choques | 90 mm |
| Bomba de óleo de engrenagem | |
| Bomba de óleo de engrenagem duplex | CBF-F63/25 |
| Deslocamento da frente, pressão | 63 L/min 20Mpa |
| Atrás do deslocamento, pressão | 25 L/min 20Mpa |
| 动力 Unidade de potência | |
| Motor a diesel YN27 | 42 kW |
| Velocidade nominal | 2400 r/min |

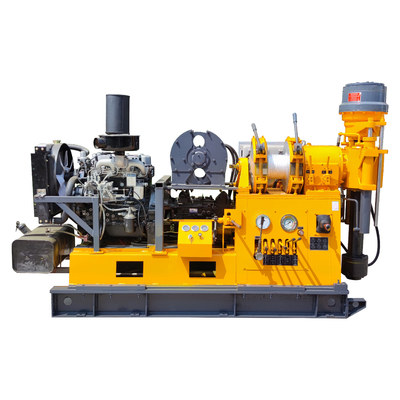

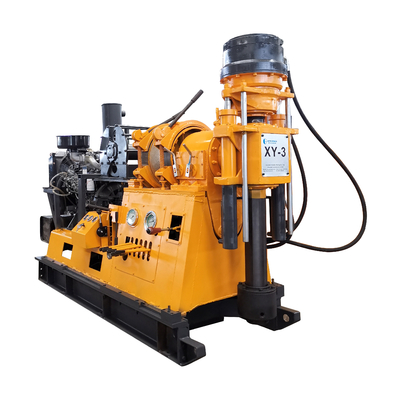

Imagem do produto
