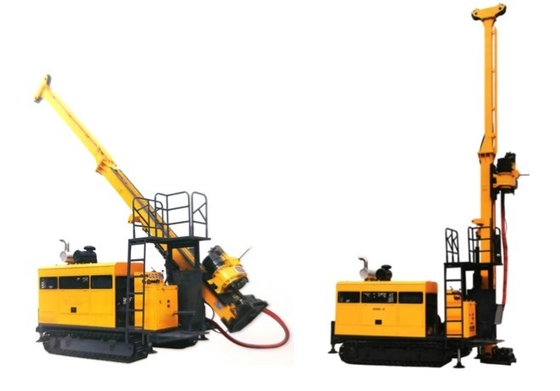

Broca mineral Rig For Core Gold Sample da investigação da exploração dos Plataformas de Perfuração de Exploração GLDX-4
O equipamento de broca do núcleo de hidráulico completo e do rotador adotou a tecnologia da fio-linha retirar o núcleo foi o tipo dominante equipamento para os depósitos minerais contínuos que sondam em condados desenvolvidos no mundo. É igualmente o sentido tornando-se da técnica de perfuração e do equipamento de furo em China. Nestas circunstâncias, a broca de Glorytek desenvolveu o equipamento de broca do núcleo GLDX-4 com sucesso de acordo com a situação de China. Este tipo de equipamento de broca podia substituir produtos importados. Poderia ser aplicado à exploração e à sondagem da geologia, da metalurgia, do carvão, do petróleo, do gás natural, da água subterrânea e das outras indústrias.
O equipamento de broca é equipado com um motor de série que conduz a bomba. A alimentação e o levantamento do rotador são conduzidos na estrutura do cilindro que empurra diretamente, com 11,5 pés) um curso de 3.5m (. A rotação do eixo é conduzida por um único motor. Tem quatro deslocamentos mecânicos da escala das velocidades, e a velocidade poderia ser ajustada hydraulicly com mudança stepless.
O equipamento é simples na estrutura. É claro e fácil para a transferência; o mastro tem as funções do deslizamento e de terra tocante; o eixo levantou e abaixou com cilindro hidráulico; poderia ser dobrado para o transporte e o internamento. O furo do eixo está no grande diâmetro.
| Motor diesel | Modelo | Cummins 6BTA5.9-C180 (turbocharged e a água da carga esfriou) |
| Deslocamento | 5.9L (1,56 galões dos E.U.) | |
| Poder | 132Kw (180HP) | |
| RPM avaliado (ajuste da fábrica) | 2200rpm | |
| Capacidade de furo | Bq | 1000m (3280feet) |
| NQ | 700m (2296 pés) | |
| QG | 500m (1640 pés) | |
| PQ | 300m (984 pés) | |
| Cabeça da broca | RPM | Mudança 0-1100 RPM de Stepless de quatro deslocamentos |
| Máximo Torque | 4200 N·m (3108lbf·ft) | |
| Diâmetro da posse | 98mm (3,85 polegadas) | |
| Capacidade de Máximo Lifting de eixo | kN 150 (33720 lbf) | |
| Máximo Feeding Poder | kN 60 (13480 lbf) | |
| Bomba preliminar |
Bomba hidráulica Bomba Triplex para conduzir do rotador, bomba de lama do guincho & jaques do deslocamento variável axial do pistão do nivelamento. Com a carga que detecta o sistema. |
primeira bomba: 140LPM em 30MPa |
| ?a bomba: 120LPM em 25MPa | ||
| ó bomba: 50 LPM em 20MPa | ||
| Tanque hidráulico | Capacidade | 310 litros (82 galões dos E.U.) |
| Capacidade de grua principal | Içando a força (único fio) | 57kN (12814 lbf) (cilindro desencapado) |
| Içando a velocidade (único fio) | 38-40m/min (cilindro desencapado) | |
| Diâmetro de fio de aço | 16 milímetros (0,62 polegadas) | |
| Comprimento do fio de aço | 50 m (164 pés) | |
| Capacidade de grua do cabo | Içando a força (único fio) | 1200 quilogramas (2646 libras) (cilindro desencapado) |
| Içando a velocidade (único fio) | 130-400m/min (cilindro desencapado) | |
| Diâmetro de fio de aço | 6 milímetros (0,23 polegadas) | |
| Comprimento do fio de aço | 1000 m (3280 pés) | |
| Mastro | Altura do mastro | 9 m (29,52 pés) |
| Mastro que ajusta o ângulo | 0°-90° | |
| Ângulo de furo | 45º fora horizontal a 90ºvertical para baixo | |
| Tração da alimentação | 15000kg (33075 libras) | |
| Pressão da alimentação | 6000kg (13230 libras) | |
| Rod Pull | 3m ou 6m (9.84feet ou 19.68feet) | |
| Curso de alimentação | 3500 milímetros (11.48ft) | |
| Curso do resvalamento | 1100 milímetros (3.6ft) | |
| Bomba de lama | Tipo | Atuador Triplex da bomba reciprocando |
| Modelo | BW160/10 | |
| Braçadeira do pé | Apertando o espaço | 55.5-110 milímetros (2.19-4.33 polegadas) |
| através do furo Ф154mm (6,06 polegadas) | ||
| Outro | Peso (tipo da plataforma) | 9300 quilogramas (20506 libras) |
| Dimensões (L×W×H) | 5100×2200×2450mm | |
| (16.73×7.21×8.03ft) | ||
| Maneira do transporte | Esteira rolante |
A indústria de Glorytek (Pequim) Co., Ltd é um fabricante e um fornecedor profissionais do equipamento e de ferramentas de perfuração de furo com mais de 20 anos de experiência. Nós somos apoiados e ajudados por R altamente experientes & equipe e coordenadores de D que nos permitem de terminar com sucesso todos os projetos atribuídos conforme as exigências dos clientes.
A broca de Glorytek é um do membro o mais importante de “Sundrill Corporaçõ”. Nossa fábrica cobre uma área de 250.000 medidores quadrados, área da construção é aproximadamente 150.000 medidores quadrados, tendo a maquinaria fazendo à máquina, o CNC que processam o centro, a máquina de solda da fricção, o equipamento de teste etc. sobre 200 grupos e os mais de 600 empregados. Nossos produtos foram exportados mais de 60 países em todo o mundo.
Q: Como podemos nós escolher um equipamento de broca apropriado do poço de água?
: Nós recomendamos normalmente um modelo apropriado de acordo com a profundidade, o diâmetro do furo de perfuração e a condição de furo da camada no local.
Q: São você uma fábrica ou uma empresa comercial?
: Nós somos um corporaçõ integrado especializado na fabricação e exportação.
Q: Que é seus termos do pagamento?
: Nós podemos aceitar T/T, L/C.
Q:. Que é seu MOQ? Quanto tempo é o prazo de entrega?
: Nosso MOQ é os grupos 1. Normalmente para o equipamento de broca, o prazo de entrega é aproximadamente 25-30 dias após ter recebido o pagamento, as ferramentas de furo seria aproximadamente 15 dias.
Q:. Quanto tempo é a garantia?
: O período de garantia para a unidade central é um ano (com exclusão das peças rápidas do desgaste).
Q: Podemos nós imprimir meu logotipo nos produtos?
: Sim, nós podemos. Nós apoiamos o OEM.
