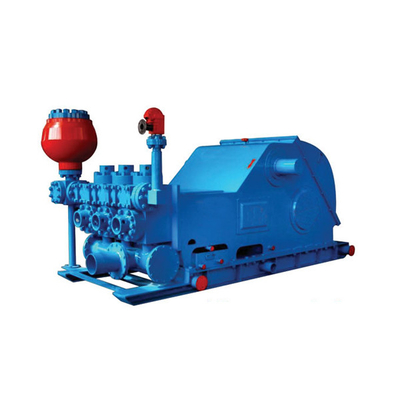

Bomba de pistão Triplex da única ação 3NB-350 para a frente e para trás
| Especificações técnicas | ||||||
| Modelo | Tipo | poder de entrada |
Motiv poder de e |
Bomba avaliado velocidade |
Curso comprimento |
Relação da engrenagem |
| 3NB-350 |
Única ação Triplex |
350hp |
6190ZC-1 (motor diesel) Y400-6.28KW (motor) |
120 impactos/minuto | 180 | 4,483 |
|
Entrada avaliado velocidade (Rev/minuto) |
Contínuo velocidade (Rev/minuto) |
Inalação diâmetro |
Tubulação de descarga diâmetro |
Dimensões (milímetros) | Peso | |
| 582,8 | 540 | 203mm | 76mm | 3100*2080*2015 | 8.058t | |
Parâmetro de desempenho
| Curso da bomba | Furo (milímetros) | |||||
| 90 | 100 | 110 | 120 | 130 | 140 | |
| Impacto/minuto | Deslocamento (L/S) | |||||
| 130 | 7,44 | 9,18 | 11,1 | 13,23 | 15,52 | 18,01 |
| 120 | 6,87 | 8,48 | 10,26 | 12,21 | 14,33 | 16,62 |
| 110 | 6,29 | 7,77 | 9,4 | 11,19 | 13,14 | 15,23 |
| 100 | 5,72 | 7,06 | 8,55 | 10,17 | 11,94 | 13,84 |
| Pressão da bomba (Mpa) | 31 | 25 | 20,8 | 17,5 | 14,9 | 12,8 |
| Eficiência mecânica por 90% 100% eficiências volumétricos | ||||||
